Аппарат воздушного охлаждения высоковязких продуктов
Аппараты воздушного охлаждения, или по простому, воздушные теплообменники, представляют из себя трубчатые оребренные воздушные теплообменные аппараты по классификации тепломассообменного оборудования. Они состоят из самой теплообменной секции (койла), рамы, корпуса, а также комплектуются осевыми асинхронными или электронно-коммутируемыми двигателями вентиляторов. Отдельной подгруппой выделяют аппараты воздушного охлаждения, работающие с центробежными вентиляторами. Отличительная особенность всех трубчатых оребренных теплообменников такого типа это то, что одним из теплоносителей является воздушная среда.
По принципиальному назначению такое оборудование делится на охладители жидкостей, охладители парообразных смесей, конденсаторы или охладители газа, работающие в транскритическом цикле. Рассматривая теплообменники в качестве охладителей жидкости, следует отметить, что они имеют возможность работать с рабочими средами различной вязкости и текучести. Вязкость теплоносителя определяется его составом, начиная от самых минимальных значений, как у чистой воды или этилового спирта, и, заканчивая особовязкими рабочими средами, например, сверхконцентрированные растворы гликолей или высоковязкие составы продуктов нефтехимической промышленности.

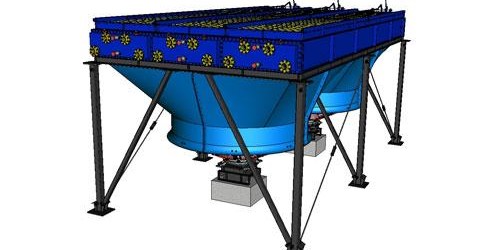

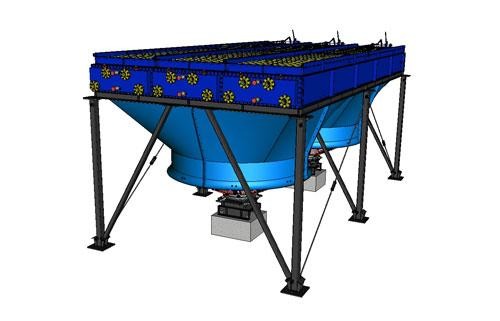

Аппарат воздушного охлаждения высоковязких продуктов АВГ-ВВ представляет из себя змеевик с трубками увеличенного проходного сечения. Если для стандартных койлов используются трубки диаметром 6 -16 мм, то для охлаждения сверхвязких продуктов необходимо применения трубок проходным диаметром от 20 мм и выше. Однако здесь также необходимо соблюдать баланс. При повышении диаметра трубок, снижается их концентрация в пакете ламели, что приводит к снижению теплообменной поверхности, и падению теплосъема с аппарата. С другой стороны, пониженный диаметр приводит к неоправданно увеличенным потерям давления в самом теплообменнике, что приводит к необходимости использовать насосы повышенного напора, и повышенной стоимости. На объектах средних и больших мощностей может получиться так, что выгода от использования трубок меньшего диаметра будет в несколько раз меньше, чем потери на увеличение стоимости дорогостоящего насосного оборудования.
Такие теплообменные аппараты позволяют охлаждать высоковязкие жидкости с кинематической вязкостью порядка 250 сСт, а иногда и выше. В специальном термостойком исполнении они имеют возможность работать при повышенных давлениях и температурах, вплоть до 350 С, что вкупе позволяет использовать такое оборудование во всех отраслях нефтеперерабатывающей и химической промышленности.
Технические характеристики аппарата воздушного охлаждения типа АВГ-ВВ: |
|
Поверхность теплообмена аппарата, м2 |
От 132 до 660 |
Коэффициент оребрения труб |
5,55 |
Длина оребренных труб, м |
4 |
Число рядов труб |
4 |
Число ходов по трубному пространству |
16 и 14-12-14 |
Условное давление, Мпа |
0,6, 1,6; 2,5; 4,0; 6,3 |
Материальное исполнение |
Б1, Б3 |
Вентилятор |
осевой |
-диаметр колеса вентилятора, мм |
2800 |
-частота вращения , об/мин |
428 |
-количество вентиляторов в аппарате, шт |
1 и 2 |
Привод вентиляторов от электродвигателей ВАСО4 |
|
-исполнение двигателей по взрывозащите |
1ExdIIBT4 |
-номинальная мощность одного электродвигателя, кВт |
22, 30, 37 |
